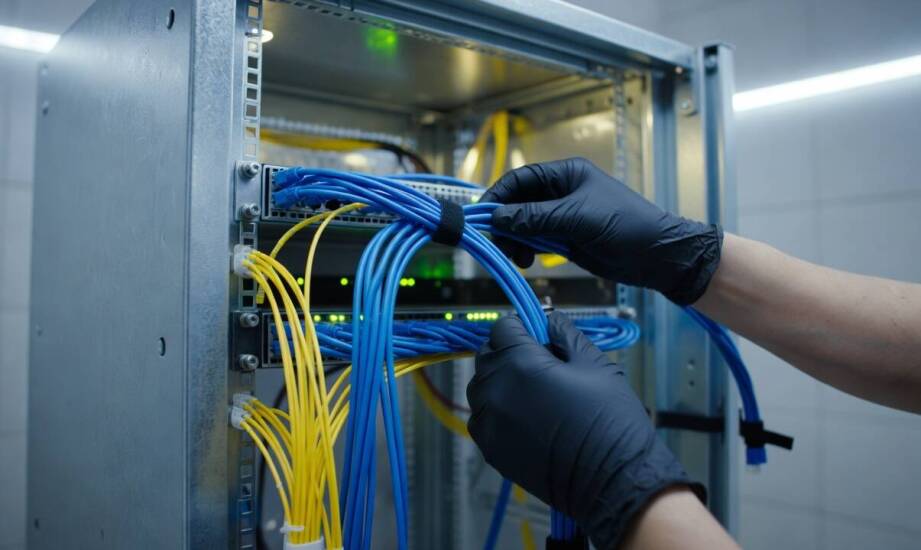

Dlaczego porządek w szafie rack decyduje o wyniku certyfikacji okablowania

W uporządkowanej infrastrukturze sieciowej błędy instalacyjne często pozostają niewidoczne podczas codziennej eksploatacji. Standardowy przesył danych potrafi funkcjonować poprawnie nawet przy drobnych zagięciach przewodów. Dopiero specjalistyczne pomiary ujawniają ukryte problemy z torami miedzianymi lub światłowodowymi. Przestronne i dobrze zorganizowane szafy dystrybucyjne nie maskują usterek montażowych, lecz znacząco ułatwiają ich szybkie zlokalizowanie. Praktyka instalatorska pokazuje, że chaotyczne ułożenie kabli często generuje błędy odczytu testerów. Odpowiednie zarządzanie okablowaniem przyspiesza weryfikację parametrów i eliminuje konieczność żmudnego przeszukiwania gęstych splotów przed ostatecznym podłączeniem miernika certyfikacyjnego.

Geometria kabli a parametry certyfikacji

Promień gięcia musi wynosić co najmniej czterokrotność zewnętrznej średnicy kabla w przypadku instalacji stałych opartych na skrętce UTP. Zbyt ciasne ułożenie przewodów wewnątrz szafy rack wpływa negatywnie na strukturę wewnętrzną żył. Takie zagięcie zwiększa tłumienie sygnału oraz podnosi poziom niepożądanych przesłuchów zbliżnych NEXT. Skutkuje to często niezaliczeniem rygorystycznego testu certyfikacyjnego.

Sytuacja wygląda jeszcze bardziej restrykcyjnie w odniesieniu do włókien szklanych. Norma TIA/EIA-568 wymaga promienia równego co najmniej dziesięciokrotności średnicy kabla w stanie wolnym od naprężeń. Podczas przeciągania instalator musi zwiększyć tę wartość do piętnastokrotności. Naruszenie norm ułożenia światłowodów powoduje drastyczny wzrost strat wtrąceniowych oraz odbiciowych. Uniemożliwia to uzyskanie pozytywnego wyniku pomiaru reflektometrycznego i zmusza do fizycznej poprawy trasy.

Nadmiar zapasu przewodu wymaga ułożenia w formie luźnych pętli o bezpiecznym promieniu. Taki układ eliminuje groźne naprężenia podczas późniejszych prac modernizacyjnych. Ciasno ściśnięte opaskami wiązki wywołują mechaniczne odkształcenia powłok izolacyjnych. Prowadzi to bezpośrednio do bardzo niestabilnych odczytów na ekranie analizatora. Specjaliści firmy VEMCO regularnie zauważają, że po fizycznym rozluźnieniu tras kablowych parametry transmisyjne poprawiają się o kilka decybeli. Umożliwia to bezproblemowe zaliczenie certyfikacji bez konieczności wymiany całych odcinków infrastruktury.

Przestrzeń serwisowa i segregacja torów w szafach 19”

Rozdzielenie patchcordów, kabli światłowodowych i grubych przewodów zasilających to fundament budowy niezawodnej sieci. Prowadzenie zasilania w odrębnych trasach skutecznie zmniejsza ryzyko powstawania zakłóceń elektromagnetycznych EMI. Sygnałowe tory miedziane odizolowane od źródeł prądu zmiennego zachowują wysoką powtarzalność wyników pomiarów. Ułatwia to również diagnostykę ewentualnych awarii, ponieważ technik od razu identyfikuje właściwą wiązkę odpowiedzialną za spadek wydajności transmisji.

Typowe szafy stojące 19” o głębokości od 600 do 1000 milimetrów oferują optymalną ilość miejsca na zachowanie zalecanych promieni gięcia. Pozwalają one na swobodny montaż pionowych oraz poziomych organizerów. Głębsze modele gwarantują znacznie lepszą wentylację naturalną i ułatwiają instalację systemów chłodzenia wymuszonego. Stabilna temperatura wewnątrz szafy chroni aktywne urządzenia przed przegrzaniem, co przekłada się na niezmienne parametry pracy sprzętu sieciowego.

Odpowiednia przestrzeń serwisowa z dostępem z boków i tyłu szafy pozwala na swobodne pomiary po rozbudowie sieci. Instalator może podłączyć miernik bez kłopotliwego demontażu sąsiednich modułów. Miejsce na zapas przewodu przy panelach krosowych daje możliwość wielokrotnego rozłączania portów bez ryzyka uszkodzenia delikatnych pinów.

Gotowość szafy do certyfikacji okablowania

Instalator przed uruchomieniem miernika zawsze weryfikuje wizualny stan infrastruktury rackowej. Sprawdza on dokładne oznaczenia wszystkich kabli z obu stron oraz analizuje łuki pod kątem ewentualnych załamań. Uwagę zwraca również bezpieczny dystans pomiędzy głównymi wiązkami zasilającymi a wrażliwymi na szum torami sygnałowymi.

Spełnienie restrykcyjnych norm ułożenia fizycznego oznacza pełną gotowość środowiska do przeprowadzenia testów. Zignorowanie tych wytycznych zmusza technika do żmudnego luzowania opasek i korygowania geometrii tuż przed rozpoczęciem pomiaru. Konsekwentne utrzymywanie porządku w punktach dystrybucyjnych gwarantuje powtarzalność odczytów testera i zapewnia stabilne funkcjonowanie struktury przez wiele lat.
